先說三個重點
鈦鐵礦粗精礦的TiO?含量通常在40%到45%之間，里面常常混著赤鐵礦、鉻鐵礦、磁鐵礦這些雜質。常規的磁選、重選、電選在面對這些雜質時經常“束手無策”——赤鐵礦和鈦鐵礦密度太接近、導電性也差不多。焙燒與磁選聯合工藝解決的就是這個痛點：通過高溫焙燒改變礦物磁性，再用磁選一刀分開。氧化焙燒適合處理高鉻型鈦鐵礦，能把Cr?O?從2.8%降到0.3%以下；還原焙燒能把赤鐵礦化的鈦鐵礦“救回來”，TiO?品位提升5到7個百分點；閃速焙燒處理細粒物料，回收率能做到87%以上。本文把這三種路線的原理、設備、效果和投資一次講清楚。

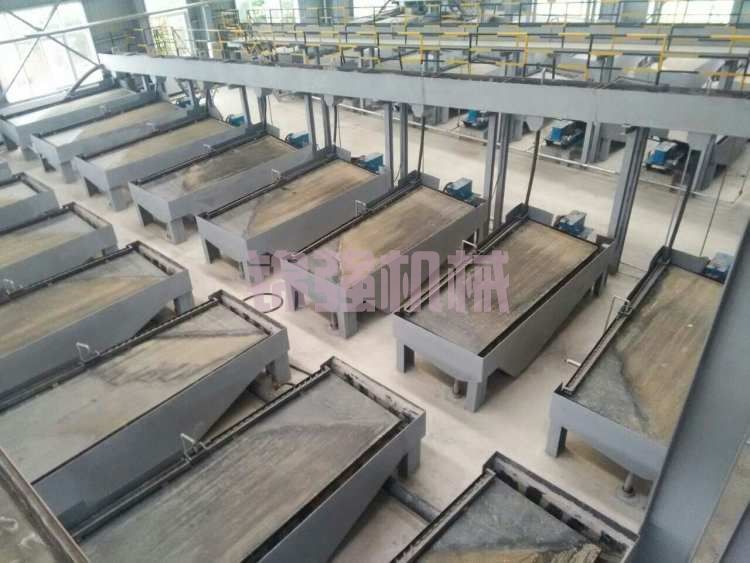

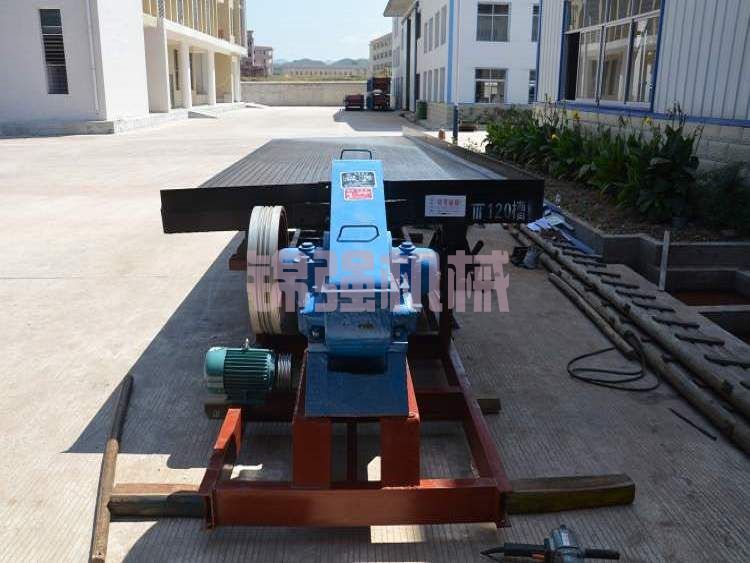

你手上有鈦鐵礦粗精礦，可能遇到過這種尷尬：重選已經富集過了，磁選也走了一遍，但TiO?就是上不去，鉻和鐵老是超標。問題出在哪？鈦鐵礦和赤鐵礦的密度分別是4.7和5.2，搖床分不開；兩者又都是導體，電選也分不開。更麻煩的是，風化嚴重的鈦鐵礦表面會形成一層赤鐵礦薄膜，常規磁選根本吸附不住。
焙燒的作用就是“改性質”。在高溫下讓礦物發生化學反應——要么把赤鐵礦還原成磁鐵礦，要么把鈦鐵礦中的鐵氧化后讓磁性重新分布。焙燒之后，目標礦物和雜質的磁性差異被拉到足夠大，這時候再用磁選機，分起來就輕松多了。
我見過的成功案例里，焙燒-磁選聯合工藝能把鈦精礦TiO?從42%提到49%以上，鉻含量下降90%，回收率最高能到87%。沒有任何化學藥劑，尾礦也是無污染的焙燒礦渣，環保壓力小。
如果你的鈦鐵礦粗精礦里鉻含量高，氧化焙燒是最直接的解法。原理是在氧化氣氛下加熱，讓鈦鐵礦中的鐵氧化成赤鐵礦，同時含鉻礦物（如鉻鐵礦）的磁性也會發生變化。焙燒后，含鉻礦物與鈦鐵礦的磁性差異明顯拉大，再用干式磁選就能把含鉻礦物拋掉。
看一個真實數據。長沙礦冶研究院處理某國外難選鈦鐵礦，原礦含TiO? 26.50%、Cr?O? 2.84%。先用濕式弱磁選拋掉強磁性礦物，再用電選富集，然后采用氧化焙燒-干式磁選。最終拿到TiO?品位47.42%、Cr?O?含量降到0.27%的鈦精礦，回收率70.26%。
Cr?O?從2.84%打到0.27%，降幅超過90%。這個指標意味著什么？鈦白粉廠對氯化法原料的鉻要求是低于0.3%，這套工藝完全達標。另一處重砂礦采用同樣的氧化焙燒-干式磁選工藝，也獲得了TiO? 47.34%、Cr?O? 0.28%的優秀指標。
這套流程的關鍵控制點有兩個：焙燒溫度控制在700到800℃，時間30到60分鐘；干式磁選的場強選在3000到5000高斯。溫度低了氧化不徹底，溫度高了鈦鐵礦會過度氧化生成金紅石，反而降低可選性。
風化型鈦鐵礦經常出現一種情況：顆粒表面被赤鐵礦薄膜包裹，看起來像是“生銹”了。這種物料直接上磁選，赤鐵礦薄膜磁性弱，鈦鐵礦收不回來。還原焙燒就是沖著這個問題去的。
還原焙燒分兩步。先把物料在氧化氣氛下加熱到700℃左右，讓表面赤鐵礦層充分發育；然后通入還原性氣體（一氧化碳或氫氣），溫度降到575℃左右，赤鐵礦被還原成磁鐵礦。磁鐵礦是強磁性礦物，這時候再用弱磁選，就能把顆粒牢牢吸住。
一項系統研究表明：氧化階段適宜溫度700℃、氧化時間30分鐘；還原階段理想溫度575℃、CO濃度20%、還原時間僅需3分鐘。在優化條件下進行分級弱磁選，鈦精礦TiO?品位達46.24%，回收率67.62%。
工業上還有一個更簡單的做法：直接加碳粉進行還原焙燒。馬拉維海濱砂礦的鈦鐵粗精礦（TiO? 42.71%），配入5%的還原劑，在875℃下焙燒12.5分鐘，然后用水淬冷卻，再進行弱磁選加中磁掃選。最終拿到TiO? 49.05%、回收率77.16%的鈦精礦。
注意還原焙燒的兩個細節。一是焙燒后要快速水淬，目的是防止磁鐵礦重新氧化；二是磨礦要適度，把焙燒過程中產生的燒結顆粒打散，但不要過磨。
如果鈦鐵礦粗精礦粒度很細（-0.074mm占多數），或者你追求更高的回收率，閃速焙燒是更優的選擇。傳統回轉窯焙燒需要幾十分鐘到幾小時，閃速焙燒把時間壓縮到100秒以?xún)?nèi)。原理是讓礦粉在高溫氣流中呈懸浮狀態，傳熱傳質極快，反應瞬間完成。
某國外含鉻鈦鐵礦強磁粗精礦，采用閃速焙燒工藝。冷態模擬確定了最佳操作氣速0.61到0.69米每秒，熱態試驗確定焙燒溫度800℃、焙燒時間僅100秒。焙燒產品在干式磁選磁場強度318kA/m（約4000高斯）、滾筒轉速25轉每分條件下，獲得TiO?品位47.18%、Cr?O?含量0.25%、回收率高達87.23%的選別指標。
87.23%的回收率比常規氧化焙燒的70%高出一大截。對于細粒級物料，常規焙燒容易出現反應不均勻的問題，閃速焙燒的懸浮狀態恰好解決了這個難題。當然，閃速焙燒的設備投資更高，適合處理量大的規模化生產。
還有一種情況：鈦鐵礦粗精礦中鈦和鐵嵌布緊密，單純提鈦不夠，還想把鐵也回收了。這時候用直接還原焙燒-磁選。在焙燒過程中加入過量還原劑，把鈦鐵礦中的鐵還原成金屬鐵，鈦則變成金紅石或鈦酸鹽。焙燒后磁選，金屬鐵被吸走成為鐵精礦，非磁性產品就是高鈦渣。
對某鈦鐵粗精礦（TiO? 33.42%、Fe 46.21%）進行直接還原焙燒，還原溫度1250℃，時間60分鐘，還原劑用量20%。焙砂磨礦后磁選，獲得TiO? 49.23%的鈦精礦和鐵品位82.57%的鐵精礦，鈦回收率85.18%。一礦兩吃，鈦和鐵都拿到了合格產品。
這種路線能耗高，適合鈦鐵緊密共生且鐵含量高的物料。如果鐵含量低于30%，經濟賬不一定劃算。
總結一下，根據你的物料特征和目標產品，可以快速對號入座：
氧化焙燒-干式磁選：適合鉻含量高（Cr?O?>1%）的鈦鐵礦，目標是降鉻。典型效果TiO? 47%左右、Cr?O?<0.3%、回收率70%。
還原焙燒-磁選：適合赤鐵礦化嚴重、常規磁選回收率低的鈦鐵礦。典型效果TiO?從42%提到49%、回收率70-77%。
閃速焙燒-干式磁選：適合細粒級（-0.074mm占多數）、含鉻、追求高回收率的場合。典型效果TiO? 47%、Cr?O?<0.3%、回收率87%。
直接還原焙燒-磁選：適合鈦鐵緊密共生、鐵含量高、想同時回收鈦和鐵的物料。典型效果鈦精礦TiO? 49%、鐵精礦鐵品位82%。
如果拿不準，最簡單的辦法是寄礦樣做焙燒對比試驗。用幾公斤礦樣，分別走氧化和還原路線，看哪個效果好，再?zèng)Q定投資方向。
以日處理100噸鈦鐵礦粗精礦的規模為例，采用氧化焙燒-干式磁選方案，主要投資如下：
回轉窯系統（φ1.5×20m，含冷卻筒和燃燒器）150-200萬元
干式磁選機（兩臺，場強4000高斯和3000高斯）25-35萬元
除塵系統（旋風+布袋）25-30萬元
給料、輸送、電控及輔助設施30-40萬元
合計約230-305萬元
閃速焙燒方案投資更高，在400-500萬元之間，但回收率也更高。
噸礦運行成本：燃料（煤或天然氣）80-120元，電耗25-35元，人工15-20元，維修耗材10-15元，合計130-190元。
收益測算：粗精礦原TiO? 42%，焙燒-磁選后TiO? 47%，品位提升5個百分點。按鈦精礦每噸度計價80元計算，每噸增值5×80=400元。同時鉻雜質從2.8%降到0.3%以下，售價還能再高100-200元。綜合每噸增值約500-600元。日處理100噸，日增值5-6萬元。扣除運行成本1.5-2萬元，日凈增值3.5-4萬元。年工作300天，年凈增值1000-1200萬元。設備投資按300萬元計，回本周期約3-4個月。
如果采用閃速焙燒，回收率87%比常規70%高出17個百分點，意味著同樣原礦多產17%的精礦。雖然投資更高，但多出來的產量半年內就能收回額外投資。
焙燒-磁選生產線要管好幾個關鍵點。
焙燒溫度控制。溫度波動超過±20℃，產品指標就不穩定。建議安裝熱電偶和自動調節燃燒器。回轉窯的窯頭溫度、窯尾溫度、窯中溫度都要監控。
物料停留時間。回轉窯通過調節傾角和轉速來控制停留時間。氧化焙燒一般30-60分鐘，直接還原需要60-90分鐘。停留時間太短反應不完全，太長能耗高且容易過燒結。
冷卻方式。還原焙燒后的物料需要快速冷卻，防止磁鐵礦重新氧化。一般采用水淬或強制風冷。氧化焙燒后的物料可以自然冷卻或緩冷。

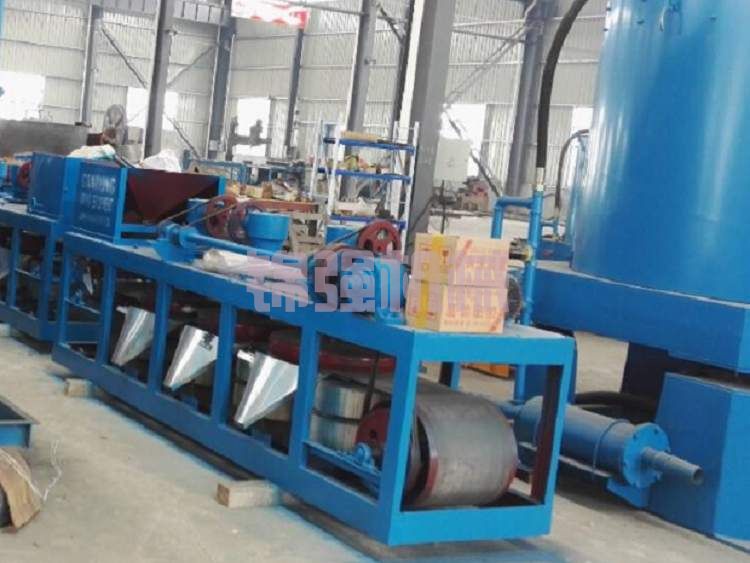

磁選作業。焙燒后的物料要先破碎打散（但不要過磨），然后進入干式磁選機。一般采用兩段磁選：一段粗選拋尾，二段精選提品位。磁場強度根據焙燒物料的磁性分布調整，通常在3000-6000高斯范圍內。
除塵與環保。焙燒煙氣中含粉塵和二氧化硫，必須經過旋風除塵+布袋除塵器處理。如果原料含硫高，還需要脫硫裝置。
問：我的鈦鐵礦粗精礦TiO?只有38%，能用焙燒-磁選提到48%嗎？
答：可能可以，但要看雜質種類。如果雜質主要是石英、長石等輕礦物，重選更經濟。如果雜質主要是赤鐵礦、鉻鐵礦，焙燒-磁選有效。但原礦品位太低，焙燒成本占比會很高，建議先做重選或磁選預富集到42%以上再進焙燒。
問：焙燒后為什么顏色變紅了？
答：氧化焙燒后鈦鐵礦中的鐵被氧化成三價鐵，顏色會變成紅褐色，這是正常現象。如果還原焙燒后顏色應該是灰黑色或帶金屬光澤，如果還是紅色說明還原不徹底。
問：焙燒會降低鈦的回收率嗎？
答：會有一點點損失。高溫下少量鈦會生成鈦酸鹽進入尾礦，但通常損失在2-5%以?xún)?nèi)。閃速焙燒由于反應時間短，鈦損失更小。
問：燃料用煤還是天然氣好？
答：天然氣溫控精度高、含硫低、環保壓力小，但成本高。煤便宜，但需要煤磨粉系統和更復雜的除塵。如果當?shù)靥烊粴鈨r(jià)格低于3元/立方米，優先用天然氣。
問：我的物料含砷高，焙燒能去除嗎？
答：可以。砷在高溫下會揮發，煙氣經過冷卻后砷會凝結在布袋上。但需要配套專門的收砷裝置，否則會二次污染。
XX省某鈦選廠，處理海濱砂礦的鈦鐵礦粗精礦，TiO?含量43.2%，Cr?O?含量1.8%，其中約30%的鈦鐵礦表面有赤鐵礦薄膜。原礦直接干式磁選只能得到TiO? 44.5%、Cr?O? 1.5%的精礦，不合格。
廠里投資280萬元上了一條氧化焙燒-干式磁選線。焙燒溫度750℃，時間40分鐘，焙砂經兩段磁選后，精礦TiO? 47.1%，Cr?O?降到0.22%，回收率71%。產品全部賣給氯化鈦白廠，每噸售價5200元，比改造前每噸多賣1800元。一年收回投資。
另一家廠處理細粒級鈦鐵礦粗精礦（-0.074mm占75%），同樣含鉻高。他們選了閃速焙燒方案，投資460萬元。焙燒溫度800℃，時間90秒，干式磁選后TiO? 47.3%，Cr?O? 0.24%，回收率86%。雖然投資高，但回收率高出15個百分點，日產精礦比氧化焙燒方案多出近4噸。按每噸4500元計，每天多賣1.8萬元，兩年下來多賺了上千萬元。
第一，別憑感覺選方案。寄5公斤礦樣做焙燒試驗，分別測試氧化焙燒和還原焙燒的效果，拿到真實的品位和回收率數據再?zèng)Q策。
第二，算賬要把能耗算細。焙燒是高能耗工藝，燃料占運行成本的大頭。用當?shù)氐奶烊粴狻⒚夯蛏镔|(zhì)價格代入計算，不要用別人的成本數據套自己的項目。
第三，環保手續提前辦。焙燒爐涉及廢氣排放，環評需要時間和費用。建議在立項前就咨詢當?shù)丨h(huán)保部門。
第四，考慮模塊化。如果采點分散、處理量不大，可以考慮集裝箱式小型焙燒-磁選模塊，投資低、搬遷方便。
用于鈦鐵礦精選的焙燒與磁選工藝不是什么新鮮技術，但它確實是目前處理高鉻型鈦鐵礦和赤鐵礦化鈦鐵礦最有效的辦法。選對了路線，低品位粗精礦也能變成高價值產品。想了解這套工藝是否適合你的物料？把礦樣寄過來，我們免費做焙燒-磁選可行性試驗，48小時內給出精礦品位和回收率預測。獲取詳細的工藝方案和設備報價，直接聯系我們。選礦路上，有時候就是要“燒”一把才能開路。
