你的金礦選廠，是不是總在尾礦里看到金子？

走進選廠，你看到浮選泡沫發(fā)虛，尾礦顏色偏黃褐色——那是微細粒金沒被收上來。再一看報表，原礦品位3克/噸，尾礦還有0.8克/噸，回收率只有73%。每處理一噸礦石，就有接近1克的金子從尾礦溜走。按每天200噸處理量計算，一天流失的金價值超過2萬元。

問題出在哪？很多選廠把破碎、磨礦、浮選當成三段孤立工序，沒人從生產(chǎn)線整體角度去匹配設(shè)備與參數(shù)。破碎機排礦口一調(diào)再調(diào)，磨機鋼球配比幾年不變，浮選藥劑靠“手感”。這套做法在礦石性質(zhì)穩(wěn)定時還能湊合，一旦礦石變硬、粘土增多、金嵌布粒度變細，回收率立刻跳水。

本文不講理論推導，直接拆解一條完整的金礦石破碎-磨礦-浮選生產(chǎn)線：該配什么設(shè)備、各段技術(shù)參數(shù)怎么定、常見病怎么治。數(shù)據(jù)取自云南個舊、福建紫金山等礦山的實際技改案例，供你參考。

先從礦石“脾氣”說起：為什么不能拿一套方案對付所有金礦

金礦石不是同一種東西。氧化礦、原生硫化礦、含砷含碳難處理礦，對破碎、磨礦、浮選的要求完全不同。我們只說最主流的石英脈型金礦（硫化礦為主），這種礦石占國內(nèi)金產(chǎn)量的70%以上。

這類金礦石的三大特征：

• 硬度中等（普氏硬度系數(shù)f=8-12），但常夾雜石英脈，導致破碎機襯板磨損快

• 金以自然金形態(tài)存在，嵌布粒度從粗粒（＞0.1mm）到微細粒（＜10μm）都有

• 伴生黃鐵礦、毒砂等硫化礦物，浮選法回收率最高

生產(chǎn)線的核心目標就兩個：把金礦物從礦石中解離出來（靠破碎磨礦），把解離的金礦物富集成精礦（靠浮選）。如果破碎磨礦段能耗高、過磨嚴重，浮選段就跟著倒霉——泥化礦物會吸附藥劑、污染泡沫層。

記住一句話：磨礦細度決定回收率的上限，浮選操作決定回收率的下限。

三段一閉路破碎：把礦石“咬”到15mm以下

粗碎：鄂破是首選，但排礦口要會調(diào)

處理量100-200噸/日，粗碎推薦PE-400×600或PE-500×750鄂式破碎機。進料粒度≤350mm，排礦口調(diào)至50-70mm。很多選廠犯一個錯誤：排礦口開到最大怕堵，結(jié)果進入中碎的石塊太大，導致中碎圓錐破頻繁卡鐵。

正確的做法：每周檢測一次排礦口尺寸，使用鉛球或?qū)Ｓ昧恳?guī)。當排礦口磨損增大超過15%時立即調(diào)整。云南個舊某選廠原來粗碎排礦口80mm，中碎圓錐破動錐襯板壽命只有180小時；調(diào)回60mm后，襯板壽命延長到320小時。

中碎與細碎：圓錐破+高效細碎機

中碎用圓錐破碎機（如PYB-900），排礦口12-15mm。細碎推薦高效細碎機（如PEX-250×1200或PFL-1000立軸式），排礦口4-6mm。

最關(guān)鍵的是閉路篩分。很多老生產(chǎn)線省掉細碎后的檢查篩分，讓細碎產(chǎn)物直接進磨機。結(jié)果入磨粒度高達25mm，球磨機處理量下降30%，鋼耗電耗飆升。必須配置圓振動篩（篩孔10mm或8mm），篩上物料返回細碎機，篩下產(chǎn)品才進入粉礦倉。

一套好破碎系統(tǒng)的指標：入磨粒度P80（80%通過粒度）≤12mm。實測數(shù)據(jù)：三段一閉路比兩段開路破碎，球磨機臺時產(chǎn)量提高25%-40%，噸礦電耗降低5-8度。

破碎段常見故障與排除

磨礦分級：不是磨得越細越好

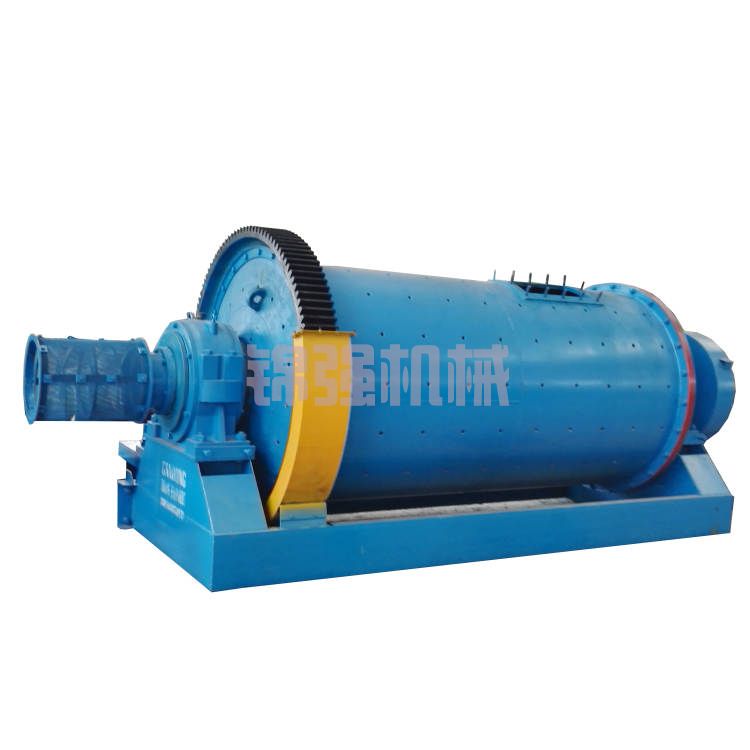

球磨機選型：格子型還是溢流型？

處理量100-200噸/日，推薦一段閉路磨礦。球磨機可選MQG-1530或MQG-1830（格子型）。格子型排礦速度快，過磨輕，適合金礦石。

關(guān)鍵參數(shù)：

• 裝球量：8-12噸（占容積率40%-45%）

• 鋼球配比：Φ100mm:Φ80mm:Φ60mm=3:5:2

• 磨礦濃度：75%-80%

很多選廠忽略分級設(shè)備。球磨機出口一定要配螺旋分級機（如FLG-1200）或水力旋流器（FX-150）。分級溢流細度控制在-200目占60%-75%——這個范圍最合適。如果金嵌布粒度粗（＞0.1mm），細度取60%；如果是微細粒金（＜20μm），細度提到75%-80%。

福建紫金山金銅礦做過對比試驗：相同原礦，磨礦細度-200目占65%時浮選回收率91%；細度提到80%時回收率只上升到92.5%，但磨機電耗增加了35%——得不償失。

磨礦段節(jié)能兩大招

第一，自動加球機。人工加球往往忘了補，導致鋼球配比失衡。自動加球機根據(jù)磨機電流和功率變化補加鋼球，噸礦鋼球消耗從1.2kg降到0.9kg。

第二，襯板改用橡膠或磁性襯板。高錳鋼襯板壽命6-8個月，磁性襯板可延長到24個月。初期投資多3萬元，一年省下的襯板和停機時間就能回本。

浮選系統(tǒng)：把金子從礦漿里“拽”出來

工藝流程：一粗二掃三精是底線

金礦石浮選最常用的藥劑制度：

• 捕收劑：丁基黃藥+丁銨黑藥，用量80-120g/t

• 起泡劑：2號油，用量30-50g/t

• 調(diào)整劑：碳酸鈉（pH=8-9），用量500-1000g/t

流程結(jié)構(gòu)：一次粗選、兩次掃選、三次精選。粗選刮泡時間3-5分鐘，掃選時間略長（4-6分鐘），精選時間短（1-2分鐘）。這樣既能保證尾礦品位（一般可做到0.2-0.5g/t），又不會過度循環(huán)中礦導致精礦品位下降。

浮選機選型：XCF/KYF聯(lián)合機組

粗選和掃選推薦XCF-4或XCF-8（自吸漿，可水平配置），精選用KYF-4（需配泡沫泵）。單槽有效容積4-8m3，一臺機組的礦漿停留時間通過串聯(lián)槽數(shù)控制。處理100噸/日礦石，粗選通常4-6槽串聯(lián)。

一個容易被忽視的細節(jié)：充氣量調(diào)節(jié)。浮選機充氣量控制在0.8-1.2m3/(m2·min)。充氣不足，泡沫層死板，金收不上來；充氣過量，泡沫翻花，精礦品位下降。現(xiàn)場測充氣量的土辦法：用排水集氣法測單槽表觀氣速。

浮選效果的快速判斷方法

每天早上觀察三個現(xiàn)象：

1. 粗選泡沫顏色是否黃亮（金黃色泡沫說明金硫富集好，發(fā)黑說明過磨泥化）

2. 掃選尾礦是否還有明顯的氣泡（有氣泡說明捕收劑過量）

3. 精礦品位與產(chǎn)率是否匹配（金品位30-50g/t、產(chǎn)率5%-8%是正常范圍）

如果尾礦連續(xù)三個班次含金超過0.6g/t，不要急著加藥劑。先檢查磨礦細度——大概率是細度不夠，金與黃鐵礦沒解離。

一張表看懂整條生產(chǎn)線配置（100-200噸/日為例）

整線總裝機功率約650-750kW，實際運行功率約500-600kW。噸礦電耗：28-35度（視礦石硬度和磨礦細度）。

四個常見問題，選廠操著工每天都在問

Q1：原礦品位只有1.5克/噸，還有必要上浮選嗎？

看礦石性質(zhì)。如果金以游離態(tài)存在且粘土少，浮選能富集到30克/噸以上，尾礦可壓到0.3克/噸以下。但處理成本約80-120元/噸，按金價500元/克算，1.5克/噸原礦的理論產(chǎn)值750元，扣除成本仍有利潤。低于1.0克/噸建議做重選預富集。

Q2：礦漿pH值總是不穩(wěn)定，碳酸鈉該怎么加？

碳酸鈉不能直接往浮選槽里倒。要先配成10%-15%溶液，在球磨機出口或分級溢流箱處添加。測pH值不要用試紙（礦漿顏色干擾大），用pH計。控制礦漿pH在8-8.5，過高會抑制黃鐵礦上浮。

Q3：浮選精礦含水率太高，怎么降？

檢查兩個地方：一是精礦泡沫層厚度是否小于150mm（太薄則水分高），二是濃縮機的絮凝劑添加量。如果濃縮機底流濃度仍低于45%，可在精礦泵出口加一臺陶瓷過濾機或板框壓濾機，濾餅含水率可降到12%以下。

Q4：生產(chǎn)線能處理含砷金礦嗎？

含砷金礦（毒砂含量＞3%）浮選后精礦含砷高，直接氰化浸出率低。需要增加“浮選精礦預處理”環(huán)節(jié)——氧化焙燒或生物氧化。但整條生產(chǎn)線投資會增加50%以上。建議先做選礦試驗，確定砷的賦存狀態(tài)再決策。

記住三條核心結(jié)論

第一，破碎磨礦不是為設(shè)備服務(wù)，是為浮選服務(wù)。入磨粒度P80＞15mm，球磨機就是瓶頸；磨礦細度偏離最佳解離粒度，浮選藥劑加再多也收不回來。

第二，數(shù)據(jù)不是貼在墻上的，是用來調(diào)設(shè)備的。每天記錄粗碎排礦口尺寸、磨機電流、分級溢流細度、浮選充氣量，對比目標值做偏差分析。西藏玉龍某選廠靠這套記錄表，三個月內(nèi)將回收率從81%提到89%。

第三，不要迷信“高回收率”設(shè)備。一臺號稱回收率95%的浮選機，如果要求磨礦細度-400目占90%，你的球磨機負荷直接翻倍。整條生產(chǎn)線的經(jīng)濟平衡點才是關(guān)鍵。

你的礦石條件、處理量、投資預算各不相同。本文給出的參數(shù)基于石英脈型金礦的典型范圍，具體到你的礦，還需要做工藝礦物學和選礦試驗。記住一句話：設(shè)備可以買現(xiàn)成的，工藝參數(shù)必須試出來的。
